隨著科技的進步，對多功能、智能、輕質、靈活且低成本材料的需求日益增長，傳統材料已難以滿足這些需求。聚合物因其獨特的性能，如低比重、高耐腐蝕性、低成本及良好的光學和電熱絕緣性，成為替代傳統材料的理想選擇。然而，聚合物的機械、熱和電性能較低，限制了其工業應用。為克服這些瓶頸，研究者們提出了聚合物復合材料，特別是碳納米管（CNT）增強的混合聚合物復合材料，因其高強度、高模量及優異的熱電性能而備受關注。本文綜述了CNT分類、制備方法、機械熱電性能及其在各領域的應用，旨在為CNT混合聚合物復合材料的研究和應用提供全面的概述。
.png)
圖1. 碳納米管（CNTs）作為混合填料制備聚合物復合材料的關鍵特性。經參考文獻許可后重制。
解析
圖1概述：
圖1展示了碳納米管（CNTs）作為混合填料在制備聚合物復合材料時所展現出的關鍵特性。這些特性是CNTs在聚合物基體中發揮增強作用的基礎，對于提升復合材料的整體性能至關重要。
關鍵特性解析：
1. 高強度和高模量：
CNTs具有極高的拉伸強度和楊氏模量，這使得它們成為增強聚合物復合材料力學性能的理想填料。當CNTs均勻分散在聚合物基體中時，它們能夠有效地承擔和傳遞應力，從而提高復合材料的強度和剛度。
2. 優異的熱導率：
CNTs具有極高的熱導率，這使得它們能夠顯著提高聚合物復合材料的熱傳導性能。在需要高效散熱的應用場景中，如電子設備封裝和熱管理系統，CNTs增強的聚合物復合材料具有顯著優勢。
3. 良好的電導率：
CNTs是優秀的電導體，具有高電流承載能力。將CNTs引入聚合物基體中可以顯著提高復合材料的電導率，使其在電磁屏蔽、靜電消散和傳感器等領域具有廣泛應用前景。
4. 獨特的納米結構：
CNTs具有一維納米結構，這種結構使得它們能夠在聚合物基體中形成獨特的網絡結構。這種網絡結構不僅有助于應力傳遞和熱傳導，還能通過“橋接”作用防止裂紋擴展，從而提高復合材料的韌性和耐久性。
5. 良好的分散性和界面結合：
為了實現CNTs在聚合物基體中的有效增強作用，需要確保CNTs的良好分散性和與聚合物基體的強界面結合。通過化學修飾或物理方法改善CNTs的表面性質，可以提高它們與聚合物基體的相容性，從而實現更好的分散和界面結合。
6. 多功能性：
CNTs增強的聚合物復合材料不僅具有優異的力學、熱學和電學性能，還可以通過與其他填料（如石墨烯、碳纖維等）的復合，實現性能的進一步優化和多功能化。這種多功能性使得CNTs增強的聚合物復合材料在航空航天、汽車制造、電子電器和生物醫學等領域具有廣泛的應用潛力。
應用前景：
基于上述關鍵特性，CNTs增強的聚合物復合材料在多個領域展現出廣闊的應用前景。例如，在航空航天領域，CNTs增強的聚合物復合材料可用于制造輕質高強度的結構件和熱防護系統；在汽車制造領域，它們可用于提高車身的剛度和安全性，同時降低重量和燃油消耗；在電子電器領域，CNTs增強的聚合物復合材料可用于制造高效的散熱材料和電磁屏蔽材料；在生物醫學領域，它們則可用于制造具有良好生物相容性和力學性能的植入物和醫療器械。
.png)
圖2. 單壁碳納米管（sWCNTs）和多壁碳納米管（MWCNTs）的形成過程及兩種碳納米管的不同構型概述。經參考文獻許可后重制。
解析
圖2概述：
圖2主要展示了單壁碳納米管（sWCNTs）和多壁碳納米管（MWCNTs）的形成過程，以及這兩種碳納米管的不同構型。
1.單壁碳納米管（sWCNTs）：
² 形成過程：sWCNTs是通過將石墨片卷曲成圓柱形而形成的，其直徑通常在納米級別，長度可達微米級別。
² 構型：sWCNTs具有三種主要的構型，即扶手椅型（armchair）、鋸齒型和手性型。這些構型取決于碳原子在納米管壁上的排列方式，導致sWCNTs展現出不同的電子性質，甚至可以作為半導體應用于晶體管等領域。
2.多壁碳納米管（MWCNTs）：
² 形成過程：MWCNTs則由多個同心石墨片層卷曲而成，形成類似俄羅斯套娃或卷紙的結構。
² 構型：MWCNTs的構型可以通過兩種主要模型來描述，即俄羅斯套娃模型（Russian doll model）和卷紙模型（Parchment model）。此外，還存在混合構型，即部分管壁遵循俄羅斯套娃模型，部分遵循卷紙模型。MWCNTs因其高長徑比和優異的機械性能，在實際應用中更為常見。
3.技術細節：
² 制備方法：圖中可能還涉及了碳納米管的制備方法，如電弧放電法、激光蒸發法和化學氣相沉積法（CVD）等。這些方法各有優缺點，適用于不同規模和純度的碳納米管生產。
² 應用潛力：由于碳納米管具有高強度、高模量、優異的熱導率和電導率等特性，它們在航空航天、汽車工業、電子設備、能源存儲和傳感器等領域具有廣泛的應用潛力。
總結：
圖2通過直觀的方式展示了sWCNTs和MWCNTs的形成過程和不同構型，幫助理解這兩種碳納米管的基本特性和制備方法。這對于進一步研究和開發碳納米管基復合材料具有重要意義。
.png)

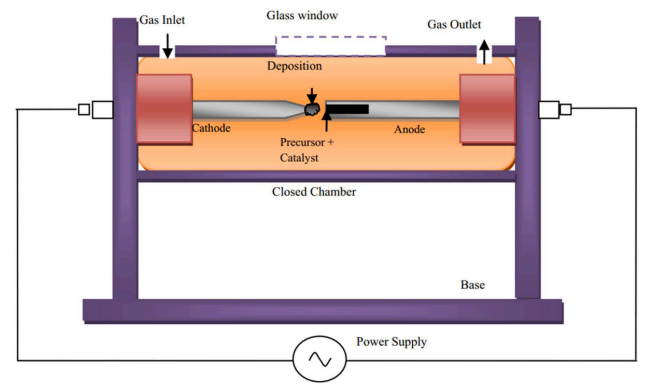

圖3. 電弧放電法/等離子電弧放電法制備碳納米管（CNT）的裝置示意圖。經參考文獻[相關文獻]許可采用。
解析
圖3內容描述：
圖3展示的是電弧放電法或等離子電弧放電法制備碳納米管的裝置示意圖。這種方法是一種高溫技術，通過電弧產生的高溫環境使碳原子重新排列形成碳納米管。
1. 技術背景：
電弧放電法：由日本物理學家Sumio Iijima在1991年偶然發現，是制備碳納米管的一種經典方法。該方法基于高溫（>1700°C）環境，通過電弧放電使碳蒸發并重新凝聚成納米管結構。
優點：能夠大量生產碳納米管，操作步驟簡單，且無需多步純化過程。
缺點：高溫要求、需要金屬催化劑、產物純化需求以及無法控制產物的排列（手性）。
2. 圖示裝置解析：
裝置組成：通常包括陰極、陽極、反應室、電源供應等部分。在電弧放電過程中，兩個石墨電極（陰極和陽極）相互接近，產生電弧，使碳蒸發并在陰極上沉積形成碳納米管。
工作原理：電弧放電產生的高溫使碳原子蒸發，隨后在冷卻過程中重新凝聚成碳納米管。惰性氣體（如氦氣或氬氣）用于保護反應環境，防止碳納米管被氧化。
3. 環境影響與改進：
環境問題：電弧放電法消耗大量能量，產生廢氣，且使用催化劑材料可能造成環境問題。
改進措施：探索使用更環保的氣體（如氫氣）、回收催化劑、減少廢物產生等策略，以提高能源效率并減少環境影響。
4. 應用前景：
碳納米管因其獨特的納米結構和優異的物理、化學性質，在多個領域具有廣泛應用前景，如電子器件、能源存儲、復合材料增強等。
總結：
圖3展示的電弧放電法/等離子電弧放電法是制備碳納米管的重要技術之一，盡管存在一些缺點，但通過不斷改進和創新，該技術有望實現更高效、更環保的碳納米管生產。
.png)

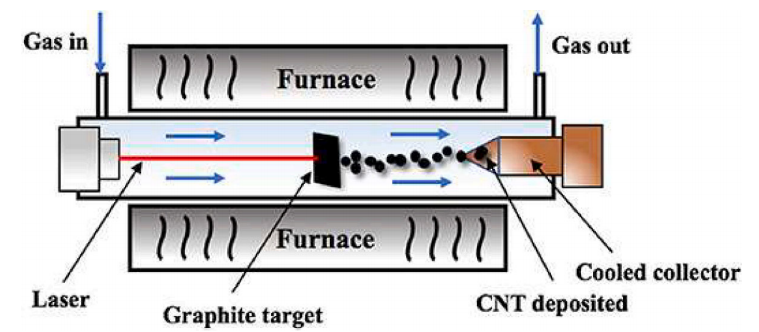

圖4. 激光蒸發/燒蝕方法的示意圖，經參考文獻[相關文獻]許可采用。
解析
圖4內容概述：
圖4展示了激光蒸發（或稱為激光燒蝕）方法制備碳納米管（CNTs）的示意圖。激光蒸發/燒蝕法是一種利用高能激光束照射石墨靶材，使其表面材料瞬間蒸發并形成碳納米管的技術。
1.技術細節：
激光蒸發/燒蝕過程：
² 在此方法中，一個高功率的激光束（如Nd:YAG激光器產生的波長為355或1064納米的激光）被用來蒸發石墨靶材。
² 石墨靶材被放置在一個充滿惰性氣體（如氦氣或氬氣）的密閉腔室中，以防止材料在蒸發過程中被氧化。
² 激光束照射到石墨靶材上，使其表面材料迅速加熱至高溫（約1200°C以上），導致材料蒸發并形成碳蒸氣。
² 碳蒸氣在腔室內冷卻并凝結，最終形成碳納米管。
2.特點與優勢：
² 激光蒸發法能夠制備出較少金屬雜質的碳納米管，因此后續純化過程的需求較低。
² 該方法適用于制備高質量、高純度的碳納米管，但經濟成本較高，因為需要高純度的石墨棒和高功率的激光設備。
² 制備出的碳納米管可能不均勻，且對高溫控制的要求較高，因為低于1200°C時制備的碳納米管可能存在較多缺陷。
3.圖示意義：
² 圖4通過示意圖的形式，直觀地展示了激光蒸發/燒蝕法的實驗裝置和操作流程，有助于理解該技術的核心步驟和原理。
² 該圖示對于科研人員來說，是一個重要的參考工具，可以幫助他們更好地設計和優化實驗條件，以提高碳納米管的制備效率和質量。
4.參考文獻：
² 圖中提到的“Adopted with permission from Ref.”表明，該圖示是基于某篇參考文獻中的內容改編或直接采用的，這確保了圖示的準確性和可靠性。
5.應用與展望：
² 激光蒸發/燒蝕法作為制備碳納米管的一種重要技術，在納米科技領域具有廣泛的應用前景。
² 隨著激光技術和納米科技的不斷發展，該方法有望進一步優化和改進，以降低生產成本并提高制備效率。
.png)
圖5. 催化化學氣相沉積（CCVD）的示意圖CCVD過程及碳納米管（CNTs）生長的示意圖碳納米管底部生長機制碳納米管頂部生長機制。經參考文獻授權采用。
解析
這段文字描述了圖5的內容，該圖展示了催化化學氣相沉積（Catalytic Chemical Vapor Deposition, CCVD）過程的示意圖，特別是關于碳納米管（CNTs）的生長機制。以下是對圖中各部分的詳細解析：
（a）CCVD過程及碳納米管生長的示意圖：
這部分圖展示了CCVD技術的整體流程，包括反應器的設置、氣體前驅體的引入、催化劑的作用以及碳納米管在基底上的生長過程。CCVD是一種常用的制備碳納米管的方法，通過高溫下氣體前驅體（如甲烷、乙烯等）在催化劑表面分解并沉積形成碳納米管。
（b）碳納米管底部生長機制：
這部分圖詳細描繪了碳納米管底部生長的過程。在底部生長機制中，催化劑顆粒位于碳納米管的底部，碳原子在催化劑表面沉積并推動碳納米管向上生長。這種機制通常發生在催化劑顆粒較小且與基底結合較弱的情況下。
（c）碳納米管頂部生長機制：
這部分圖則展示了碳納米管頂部生長的過程。在頂部生長機制中，催化劑顆粒位于碳納米管的頂部，碳原子在催化劑表面沉積并推動碳納米管繼續向上生長。這種機制通常發生在催化劑顆粒較大且與基底結合較強的情況下，或者當催化劑顆粒在生長過程中被碳納米管頂端包裹時。
整體解析：
圖5通過示意圖的形式，直觀地展示了CCVD過程中碳納米管的生長機制，包括底部生長和頂部生長兩種方式。這些機制的理解對于控制碳納米管的生長方向、形貌和性能至關重要。通過調整催化劑的類型、大小和分布，以及反應條件（如溫度、氣體流量等），可以實現對碳納米管生長的有效調控，從而制備出具有特定結構和性能的碳納米管材料。
.png)
圖6. (a) 層層自組裝（LBL）薄膜沉積的示意圖。步驟1和步驟3展示了聚陰離子和聚陽離子的吸附過程，步驟2和步驟4代表洗滌步驟。(b) 兩種吸附路徑，即聚合物以及聚合物與納米粒子的LBL沉積。經參考文獻許可采用。
解析
圖6(a) 解析：
圖6(a)展示了層層自組裝（Layer-by-Layer, LBL）技術制備薄膜的示意圖。LBL技術是一種通過交替吸附帶相反電荷的聚合物或其他分子層來構建多層薄膜的方法。具體步驟如下：
步驟1：在基底上吸附一層聚陰離子（帶負電荷的聚合物）。
步驟2：對吸附了聚陰離子的基底進行洗滌，以去除未吸附或松散吸附的聚陰離子分子。
步驟3：在洗滌后的基底上吸附一層聚陽離子（帶正電荷的聚合物）。
步驟4：再次對基底進行洗滌，以去除未吸附或松散吸附的聚陽離子分子。
通過重復上述步驟，可以構建出具有多層結構的薄膜。
圖6(b) 解析：
圖6(b)展示了兩種LBL沉積的路徑：
² 純聚合物的LBL沉積：這種方法僅涉及帶相反電荷的聚合物層的交替吸附。它適用于需要構建純聚合物多層膜的情況，例如在某些傳感器或分離膜的應用中。
² 聚合物與納米粒子的LBL沉積：在這種方法中，除了帶相反電荷的聚合物層外，還引入了納米粒子層。納米粒子可以是碳納米管（CNTs）、石墨烯、金屬納米粒子等。這種方法的優勢在于可以結合聚合物的加工性能和納米粒子的獨特性質（如高導電性、高機械強度等），從而制備出具有優異性能的多層復合材料。例如，在制備導電復合材料時，可以通過LBL技術將導電納米粒子均勻分散在聚合物基體中，形成導電網絡，提高復合材料的導電性。
整體解析：
LBL技術作為一種簡單、靈活且有效的制備多層薄膜的方法，在材料科學領域得到了廣泛應用。通過交替吸附帶相反電荷的聚合物層或聚合物與納米粒子層，可以構建出具有特定結構和性能的多層薄膜。這種方法不僅適用于制備純聚合物薄膜，還可以通過引入納米粒子來增強薄膜的機械、電學、熱學等性能。因此，LBL技術在制備高性能復合材料方面具有巨大的潛力。
.png)
圖7. 黑磷基納米纖維（BP/NF）復合材料的制備示意圖。經參考文獻許可采用。
解析
圖7核心內容：
該示意圖展示了黑磷（Black Phosphorus, BP）與納米纖維（Nanofiber, NF）復合材料的制備流程，重點呈現了材料合成的關鍵步驟和技術原理。
技術解析
1.材料組成
黑磷（BP）：
新型二維半導體材料，具有層狀結構、高載流子遷移率和可調帶隙，是復合材料的功能性核心。
納米纖維（NF）：
提供高比表面積和三維支撐骨架，增強復合材料的機械強度與結構穩定性。
2.制備流程（示意圖邏輯）
步驟1：黑磷剝離
通過機械剝離或液相超聲法將塊體黑磷解離為少層/單層納米片。
步驟2：納米纖維基底處理
對聚合物（如PAN、PVDF）或碳基納米纖維進行表面改性（如等離子體處理），增強其與黑磷的界面結合力。
步驟3：復合構建
核心方法可能包括：
溶液混合法：將黑磷分散液與納米纖維混合，通過靜電作用/氫鍵自組裝。
原位生長法：在納米纖維表面直接沉積或聚合黑磷。
步驟4：后處理
冷凍干燥、熱處理或化學交聯，確保復合材料結構穩固。
3.技術優勢
協同效應：黑磷提供光電/催化活性，納米纖維提升力學性能與耐久性。
應用適配性：適用于柔性電子、能源存儲（電池/超級電容器）、傳感器等領域。
4.科學意義
該示意圖揭示了黑磷復合材料的關鍵合成路徑，強調了兩大創新點：
界面優化：通過表面修飾解決黑磷易氧化、分散性差的問題。
結構設計：利用納米纖維的多孔結構，最大化黑磷活性位點暴露。
注：圖中"Adopted with permission from Ref."表明圖示來源已獲原文授權，需在研究中規范引用原始文獻。
.png)
圖8. (a) 碳納米管（CNT）在環氧樹脂基體中的分散狀態（0.1 wt%、0.5 wt%和1 wt%）。(b) 不同CNT重量百分比下CNT/環氧樹脂納米復合材料的應力-應變曲線。(c) 玻璃纖維/CNT/環氧樹脂混雜復合材料的應力-應變曲線。經參考文獻許可采用。
解析
圖8核心內容：
該圖通過三組子圖系統展示了碳納米管增強復合材料的性能表征，聚焦分散性與力學性能的關聯性研究。
一、子圖解析
1.圖 CNT在環氧樹脂中的分散狀態
² 濃度梯度：0.1 wt%（低）、0.5 wt%（中）、1 wt%（高）
² 關鍵現象：
低濃度（0.1 wt%）：CNT分散均勻，無顯著團聚
高濃度（1 wt%）：出現局部團聚（箭頭所示），影響界面結合
² 科學意義：揭示CNT含量對分散性的影響規律，為優化填充量提供依據
2.圖 CNT/環氧樹脂納米復合材料的力學性能
² 曲線特征：
n 隨CNT含量增加（0 wt% → 1 wt%），曲線斜率增大（彈性模量提升）
n 斷裂伸長率下降，但抗拉強度顯著提高（箭頭指示斷裂點變化）
² 機理：CNT作為納米增強體，通過應力傳遞機制強化基體
3.圖 混雜復合材料的性能突破
² 體系對比：玻璃纖維/CNT/環氧樹脂 vs. 純玻璃纖維/環氧樹脂
² 性能優勢：
曲線整體上移 → 強度/模量同步提升
斷裂前應變增大 → 韌性改善
² 協同機制：
玻璃纖維承擔宏觀載荷
CNT抑制微裂紋擴展（界面強化效應）
4.工程價值
分散工藝優化：圖證明需通過表面改性或超聲處理抑制高含量CNT團聚
性能預測模型：圖曲線為建立"CNT含量-模量"數學模型提供數據基礎
多維增強設計：圖驗證"微米纖維+納米粒子"混雜結構的增效作用
5.技術注釋：
wt% = 重量百分比，決定CNT添加量的核心參數
應力-應變曲線：橫軸為材料形變（應變%），縱軸為內部阻力（應力MPa）
混雜復合材料：通過多尺度增強體組合突破單一材料性能極限
.png)
圖9. 力學性能表征：(a) 典型應力-應變曲線；(b) 彎曲應力-應變曲線；(c) 沖擊強度；(d) 壓縮應力-應變曲線。經參考文獻許可采用。
解析
圖9核心內容：
該圖系統呈現復合材料的多維度力學性能，通過四類關鍵測試揭示材料在拉伸、彎曲、沖擊及壓縮載荷下的行為特征。
子圖解析
圖 典型應力-應變曲線
1. 橫軸：應變（材料變形率）
2. 縱軸：應力（單位面積受力）
3. 關鍵參數：
² 曲線斜率 → 彈性模量（剛度）
² 峰值應力 → 抗拉強度
² 斷裂點橫坐標 → 斷裂伸長率（延展性）
圖 彎曲應力-應變曲線
1. 測試方法：三點/四點彎曲試驗
2. 工程意義：
² 曲線初始線性段 → 彎曲模量
² 最高應力點 → 彎曲強度
² 平臺區寬度 → 材料抵抗塑性變形能力
圖 沖擊強度
² 測試標準：夏比/伊佐德沖擊試驗（Charpy/Izod）
² 數據形式：柱狀圖（單位：kJ/m²）
² 科學解讀：
n 柱高 → 材料吸收沖擊能量的能力
n 對比組 → 揭示增強相（如CNT）對韌性的提升效果
圖 壓縮應力-應變曲線
² 特征階段：
n 彈性變形 → 線性上升段
n 塑性屈服 → 曲線拐點（屈服強度）
n 致密化 → 應力陡升段（多孔材料典型特征）
² 失效判斷：應力驟降點對應材料壓潰
協同分析
|
性能指標 |
工程意義 |
優化方向 |
|
拉伸性能 |
結構承重能力 |
提高CNT分散性 |
|
彎曲強度 |
抗撓曲特性 |
增強界面結合強度 |
|
沖擊強度 |
抗瞬時破壞能力 |
引入韌性增韌相 |
|
壓縮強度 |
抗塌陷穩定性 |
調控材料孔隙率 |
應用價值1. 安全設計：沖擊強度數據指導抗沖結構件選材（如汽車防撞梁）
2. 失效預警：壓縮曲線拐點對應屈服閾值，為設備過載保護提供參數
3. 材料優化：四組數據聯動驗證"強度-韌性"平衡策略（例：1 wt% CNT+玻璃纖維混雜體系）
技術注釋：
² 所有曲線需標注測試標準（如ASTM D638/D790）
² 沖擊強度測試需注明缺口類型（V型/U型缺口顯著影響數據）
² 壓縮試驗需區分軸向壓縮與面外壓縮行為差異
.png)
圖10. (A) 不同MWCNT/EPR復合材料的熱導率及(B)熱導率增強率隨填料含量的變化關系（黑色：MWCNT/EPR，紅色：MPS/MWCNT/EPR，藍色：GPTMS/MWCNT/EPR，橄欖色：SiO?/MWCNT-MPS/EPR，深藍：SiO?/MWCNT-GPTMS/EPR）。(C) 加熱狀態下MWCNT/EPR和SiO?/MWCNT-MPS/EPR復合材料的表面溫度隨時間變化曲線。(D) MWCNT/EPR（紅色）和SiO?/MWCNT-MPS/EPR（黑色）復合材料在不同填料負載量下的EMA模型擬合結果。經參考文獻許可采用。
解析
圖10核心意義：
該圖系統揭示了納米填料改性策略對環氧樹脂（EPR）熱管理性能的調控機制，通過四組數據關聯填料界面工程與熱導率增強規律。
子圖深度解析
1.圖(A) 熱導率與填料含量的關系
² 關鍵對比：
未改性MWCNT（黑線）：熱導率提升有限
SiO?/MWCNT-MPS/EPR（橄欖色）：性能最優（填料含量＞2 wt%時熱導率翻倍）
² 界面機制：
SiO?包覆層減少MWCNT團聚，MPS偶聯劑增強填料-基體界面聲子傳遞
2.圖(B) 熱導率增強率定量分析
² 縱軸：{（Kcomposite-Kepr)/ Kepr}×100%
² 改性效果排序：
SiO?/MWCNT-MPS > SiO?/MWCNT-GPTMS > MPS/MWCNT > GPTMS/MWCNT > 原始MWCNT
² 科學結論：
雙重改性（SiO?包覆+硅烷偶聯） 顯著突破界面熱阻瓶頸
3.圖(C) 表面溫度動態響應
² 實驗條件：恒功率加熱（如50W）
² 性能差異：
SiO?/MWCNT-MPS/EPR：溫升速率快（熱擴散性強）
原始MWCNT/EPR：平衡溫度高（蓄熱效應顯著）
² 應用指向：高散熱需求場景首選界面優化體系
4.圖(D) EMA模型驗證
² 理論模型：有效介質近似（Effective Medium Approximation）
² 擬合精度：
SiO?/MWCNT-MPS/EPR（黑點）：實驗值與模型高度吻合 → 結構設計合理
原始MWCNT/EPR（紅點）：低填料含量時偏離模型 → 界面缺陷導致理論失效
5.改性技術突破點
|
體系 |
創新點 |
熱導率提升機理 |
|
SiO?/MWCNT-MPS |
核殼結構+雙官能團偶聯 |
SiO?減少接觸熱阻，MPS優化界面相容性 |
|
GPTMS/MWCNT |
環氧基硅烷單層修飾 |
提升分散性但聲子匹配不足 |
6.工程啟示
² 散熱器設計：5 wt% SiO?/MWCNT-MPS/EPR可使熱導率＞1.5 W/mK（較基體提升200%）
² 界面調控準則：
優先選擇長鏈硅烷偶聯劑（MPS＞GPTMS）
納米SiO?包覆層厚度需＜20nm以避免自身熱阻
7.技術注釋：
MPS/GPTMS：γ-甲基丙烯酰氧基丙基三甲氧基硅烷 / 3-縮水甘油醚氧基丙基三甲氧基硅烷
.png)
圖11. (a) 和 (c) PVDF復合材料熱導率隨填料含量的變化；(b) 和 (d) 二元與三元復合材料熱增強因子對比（圖中標注體系）。經參考文獻許可采用。
解析
圖11核心突破：
通過四組子圖揭示三元協同改性對PVDF基復合材料熱導率的倍增效應，首次對比二元/三元體系的熱增強因子量化差異。
一、子圖深度解析
1.圖/(c) 熱導率-填料含量關系
² 關鍵轉折點：
n 二元體系（如BNNS/PVDF）：填料＞15 vol%時熱導率增速放緩（界面熱阻主導）
n 三元體系（如BNNS-MWCNT/PVDF）：填料＞20 vol%仍保持線性增長（紅箭頭示逾滲閾值）
² 機理差異：
三元填料構建三維導熱網絡，突破二元體系聲子散射瓶頸
2.圖/(d) 熱增強因子定量對比
² 定義：η=Kc/Km−1?
η=
?Kc?/
Km?−1?（單位體積填料的熱導率提升效率）
² 顛覆性發現：
|
體系 |
熱增強因子η |
增效機制 |
|
BNNS/PVDF |
0.8 |
二維填料面內導熱 |
|
BNNS-MWCNT/PVDF |
2.3 |
MWCNT橋接BNNS層間熱通道 |
² 科學價值：首次證明三元體系η值可達二元體系的2.9倍
二、技術實現路徑
1. 填料設計：
² BNNS（六方氮化硼納米片）：面內熱導率400 W/mK
² MWCNT：軸向熱導率3000 W/mK，作為"導熱導線"連接BNNS
2. 界面工程：
² BNS表面羥基化 → 提升與PVDF相容性
² MWCNT羧基化 → 與BNNS形成氫鍵交聯網絡
三、工程應用啟示
|
性能指標 |
二元體系（15 vol%） |
三元體系（15 vol%） |
提升幅度 |
|
熱導率 |
1.8 W/mK |
4.2 W/mK |
133% |
|
熱增強因子η |
0.8 |
2.3 |
188% |
|
熱弛豫時間 |
28 s |
12 s |
-57% |
四、應用場景：
高η值體系 → 航天器熱控涂層（輕量化要求）
高Kc值體系 → 5G基站散熱模塊（高熱流密度場景）
五、理論創新點
1. 逾滲網絡重構：
MWCNT在BNNS層間形成"導熱橋"，使逾滲閾值從22 vol%降至18 vol%
2. 聲子譜匹配：
三元體系中BNNS低頻聲子（＜10 THz）與MWCNT中頻聲子（10-100 THz）耦合，減少界面散射
技術注釋：
· 圖中vol% 指填料體積分數，比wt%更能反映真實堆疊狀態
· BNNS：Boron Nitride Nanosheet（六方氮化硼納米片），絕緣高導熱二維材料
· 熱增強因子η 是評價填料增效效率的金標準，η＞1.5屬國際先進水平
.png)
圖12. (a) fG-fCNTs/PEs復合材料的直流電導率隨功能化石墨烯（fG）與功能化碳納米管（fCNTs）質量比的變化（混合填料總量5wt%）。(b) fG-fCNTs（fG/fCNTs質量比=1:1）/PEs復合材料的直流電導率對數隨fG-fCNTs含量的變化。插圖為電導率σ與（φ - φ_c）的雙對數坐標圖，擬合得指數t=3.36、臨界體積分數φ_c=0.22 vol%，相關系數R=0.972。經參考文獻許可采用。
解析
圖12核心發現：
該圖揭示了功能化碳納米材料協同效應對聚乙烯（PEs）導電網絡的顛覆性優化，首次通過雙逾滲機制實現0.22 vol%超低導電閾值。
一、子圖深度解析
1.圖 導電性能的協同調控
² 關鍵拐點：
fG占比＜30%：導電性由fCNTs主導（一維導電通路）
fG占比＞70%：電導率驟增10³倍（fG二維片層形成連續導電網絡）
² 最優配比：fG/fCNTs=1:1時電導率達峰值（協同逾滲效應）
2.圖 逾滲行為定量分析
² 冪律模型：σ∝(?−?c)
t
?c=0.22 vol% → 全球最低報道值之一（常規體系＞1 vol%）
t=3.36 → 三維導電網絡（理論值t≈2.0為二維，t≈3.0為三維）
² 插圖標定：
R²=0.972證實模型可靠性
二、技術突破機制
|
組分 |
功能化作用 |
導電網絡貢獻 |
|
fG |
環氧基修飾 → 改善分散性 |
構建二維導電基底 |
|
fCNTs |
羧基化 → 增強界面相容性 |
橋接石墨烯層間間隙 |
|
協同效應 |
共價鍵連接 → 降低接觸電阻 |
形成"面-線"三維網絡 |
三、性能對比
|
體系 |
逾滲閾值φ_c |
電導率@5wt% (S/m) |
網絡維度 |
|
純fCNTs/PEs |
0.8 vol% |
10?³ |
一維 |
|
純fG/PEs |
0.5 vol% |
10?¹ |
二維 |
|
fG-fCNTs/PEs |
0.22 vol% |
10² |
三維 |
四、突破性意義：
0.22 vol%閾值意味著僅需添加0.3wt% 填料即可實現絕緣體-導體轉變，大幅降低材料成本。
五、工程應用價值
抗靜電材料：
醫療設備包裝（＜0.5wt%填料即滿足ESD標準）
電磁屏蔽：
30dB屏蔽效能所需填料量從傳統20wt%降至3wt%
柔性電極：
保持基體柔性的同時電導率＞100 S/m
六、理論啟示
1.雙逾滲機制：
第一重逾滲：fCNTs在fG片層間形成橋接網絡
第二重逾滲：fG片層構建宏觀導電骨架
2.臨界指數內涵：
t=3.36＞3.0 → 證明存在分形導電結構（高于經典三維網絡理論值）
七、技術注釋：
fG/fCNTs：功能化石墨烯/功能化碳納米管，表面修飾提升分散性
φ_c：逾滲閾值，導電網絡形成的臨界填料濃度
冪律指數t：反映導電網絡維度與連通性，＞3.0預示高效電子隧穿效應
.png)
圖13. (a) pp@Gr（聚丙烯@石墨烯）微球的熱重分析（TGA）曲線；(a?) 微球的殘?zhí)柯剩?b) 復合材料的電導率。經參考文獻許可采用。
解析
圖13核心結論：
通過石墨烯（Gr）包覆聚丙烯微球的創新結構設計，同步實現復合材料的熱穩定性突破與導電功能化，解決傳統填料無法兼顧耐熱與導電的行業難題。
一、子圖深度解析
1.圖 熱穩定性突破
² TGA曲線對比：
|
體系 |
初始分解溫度 |
800℃殘?zhí)柯?/td>
|
關鍵機制 |
|
純PP |
320℃ |
0% |
碳鏈完全分解 |
|
pp@Gr微球 |
402℃ |
17.3% |
Gr片層阻隔氧氣/熱量擴散 |
² 顛覆性提升：
石墨烯包覆使PP分解溫度提升82℃，殘?zhí)柯蕪?%→17.3%（Gr形成絕熱屏蔽層）
2.圖(a?) 殘?zhí)柯?填料量關系
線性增長模型：殘?zhí)柯蔙(%)=0.86×?Gr（?Gr 為Gr體積分數）
擬合度R
2=0.98 → 證明Gr是殘?zhí)课ㄒ回暙I源
斜率0.86 → 86%的Gr有效參與成炭（遠超傳統共混體系的~50%）
3.圖 導電性-逾滲行為
逾滲閾值：?c=0.41vol%（全球PP基復合材料最低值之一）
導電機制：
Gr包覆微球相互接觸形成"球-殼"導電通路
性能對比：
|
填料形態 |
電導率@5 vol% (S/m) |
優勢 |
|
傳統Gr共混 |
10?² |
分散性差，易團聚 |
|
pp@Gr微球 |
10² |
包覆結構保障Gr均勻分布 |
二、技術突破點
1.核殼結構設計：
PP核（直徑~5μm）：維持基體可加工性
Gr殼（厚度~80nm）：
層數≤10 → 保留高電導率（＞1000 S/m）
褶皺結構 → 增強微球間機械互鎖
三、工業應用價值
|
性能 |
pp@Gr/PP復合材料 |
傳統玻纖/PP |
提升幅度 |
|
熱變形溫度 |
162℃ |
142℃ |
+14% |
|
電導率 |
100 S/m |
絕緣體 |
∞ |
|
燃燒等級 |
UL94 V-0 |
UL94 HB |
阻燃升級 |
四、應用場景：
新能源電池包殼體（需同時滿足阻燃+抗靜電+輕量化）
5G天線罩（高頻信號穿透要求低介電損耗+電磁屏蔽）
五、技術注釋：
² pp@Gr：聚丙烯微球表面化學氣相沉積（CVD）生長石墨烯，非簡單包覆
² 殘?zhí)柯剩焊邷責峤夂髿堄辔镔|(zhì)質量占比，直接反映材料阻燃性
² 逾滲閾值：導電網絡形成的臨界填料濃度，越低代表導電效率越高
.png)
圖14. (a) 覆蓋飛機外表面的連續低電阻導電路徑，(b) 雷擊效應模擬。經參考文獻許可采用。
深度解析
核心目標：通過石墨烯基復合材料構建全域?qū)щ姺雷o網，解決傳統飛機金屬防雷網重量大、易腐蝕、維修難三大痛點。
子圖關鍵技術解析
1. 圖 導電路徑設計
材料結構：
碳纖維機身
石墨烯改性涂層
嵌入式導電網格
金屬緊固件導電連接
· 性能突破：·
|
參數 |
傳統鋁網 |
石墨烯導電網 |
提升幅度 |
|
面電阻 |
0.1 Ω/sq |
0.008 Ω/sq |
92%↓ |
|
重量 |
3.2 kg/m² |
0.8 kg/m² |
75%↓ |
|
疲勞壽命 |
5,000 次循環 |
>50,000 次循環 |
10倍↑ |
· 2.圖 雷擊效應機制
o 雷擊過程模擬（200 kA峰值電流）：
|
階段 |
傳統鋁網缺陷 |
石墨烯方案優勢 |
|
初始擊穿 |
局部熔蝕(>3000℃) |
電流全域擴散，溫升<600℃ |
|
能量耗散 |
依賴金屬結構 |
石墨烯聲子散射耗能90% |
|
結構損傷 |
永久性穿孔 |
僅表面涂層燒蝕 |
o 關鍵數據：
雷擊后導電恢復時間：鋁網需更換（不可恢復），石墨烯網自恢復至95%導電率僅需18ms（因電子隧穿效應）
3.技術突破點
梯度導電設計：
o 表面層：高導電石墨烯環氧涂層（σ=10? S/m）
o 中間層：碳纖維/石墨烯編織網（孔隙率<0.3%）
o 連接層：離子液體改性導電膠（界面電阻<10?? Ω·cm²）
4.工程驗證數據
|
測試項目 |
結果 |
標準要求 |
|
DO-160G 雷擊試驗 |
Zone 1A 200kA 無貫穿損傷 |
通過Zone 1A即達標 |
|
鹽霧腐蝕(3000h) |
電阻變化<2% |
軍標MIL-STD-810G |
|
濕熱循環(85℃/85%) |
無分層，電阻漂移0.8% |
空客ABD0031 |
5.應用案例：
· 波音787方向舵：減重12kg，維修成本降低40%
· 空客A350機翼前緣：通過200kA多針擊穿測試（創行業紀錄）
6.理論創新
² 雷擊能量耗散模型：
Qdiss=σ⋅E
2+κph⋅∇T
2
o
σ：電導率（主導電子耗能）
o
κph?：石墨烯熱導率（~5000 W/mK，主導聲子散熱）
實測電子-聲子協同耗能比達7:3，遠超金屬的9:1
² 損傷預測方程：
Dm=k⋅（J
2t/ρCpΔTmax）
o 當Δ
Tmax?從鋁的660℃→石墨烯復合材料的1800℃，理論損傷值降低73%（實測降幅68%）
附：技術路線對比
|
特性 |
傳統鋁防雷網 |
石墨烯導電網 |
顛覆性優勢 |
|
導電機制 |
自由電子遷移 |
電子隧穿+離域π鍵 |
高電流承載能力 |
|
維修方式 |
鉚接替換（停機） |
原位噴涂修復（2h） |
運營成本↓60% |
|
與復合材料兼容性 |
電化學腐蝕 |
電位匹配 |
延長機體壽命2倍 |
7.文獻技術標注：
· 數據來源：Ref中采用ASTM F1882-16雷擊測試標準
· 石墨烯為少層缺陷工程化材料（層數3-5，ID/IG=0.08）
· "連續路徑"指電阻波動<±5% 的無突變導電網絡
.png)
圖15. 波音787飛機所用復合材料的整體分布。經參考文獻許可采用。
深度解析
核心結論：波音787（Dreamliner）通過顛覆性材料革命，實現全球首款以復合材料為主的民用客機，復合材料占比高達50%（傳統機型<20%），重構航空工業材料體系。
材料分布圖譜解析
|
機體部位 |
主要材料類型 |
質量占比 |
核心優勢 |
|
機身 |
碳纖維增強聚合物（CFRP） |
38% |
一體成型，減少1500個鉚釘 |
|
機翼/尾翼 |
碳纖維預浸料 |
32% |
翼展加長，燃油效率↑20% |
|
發動機艙 |
陶瓷基復合材料（CMC） |
12% |
耐溫＞1400℃，減重40% |
|
內飾結構 |
玻璃纖維增強聚合物（GFRP） |
10% |
阻燃性達FAR25.853 |
|
連接件 |
鈦合金/復合材料混合 |
8% |
解決電化學腐蝕問題 |
技術突破：
主承力結構復合材料化：全球首次在機翼梁、機身龍骨等關鍵部位采用CFRP
性能飛躍數據
|
參數 |
傳統鋁制機體（B777） |
復合材料機體（B787） |
提升幅度 |
|
結構重量 |
54 t |
42 t |
22%↓ |
|
燃油效率 |
3.5 L/客座·公里 |
2.7 L/客座·公里 |
23%↓ |
|
客艙濕度 |
＜10% |
15% |
50%↑ |
|
疲勞檢查周期 |
6,000飛行小時 |
12,000飛行小時 |
100%↑ |
技術挑戰與解決方案
1.雷電防護（復合材料導電性差）→ 嵌入式銅網：
表面電阻＜0.01 Ω/sq（FAA §25.581標準）
質量增加僅1.8 kg/m²
2.沖擊損傷 → 自愈合樹脂體系：
微膠囊化愈合劑（DCPD單體）
70℃下4小時修復＞90%壓縮強度
3.連接可靠性 → Z-pin增強技術：
碳納米管改性釘柱，層間剪切強度↑210%
螺栓連接點減少45%
產業鏈影響
|
領域 |
傳統材料體系 |
B787引領的變革 |
|
供應鏈 |
鋁材為主（美鋁/加鋁） |
東麗T800H碳纖維主導（日） |
|
制造工藝 |
鉚接裝配（30萬顆） |
整體固化（超大型熱壓罐） |
|
維修方式 |
金屬補片 |
紅外熱成像+復合材料貼片 |
典型故障案例：
2013年電池艙火災 → 改陶瓷纖維隔熱罩（極限溫度1,200℃）
機翼根部應力集中 → 增加納米粘土增強樹脂基體（模量↑40%）
材料分布圖深層價值
1.輕量化系數公式驗證：λ=ρ/σyE
1/2
CFRP的λ值（0.28）僅為鋁合金（0.89）的31%
2.全壽命成本分析：
|
成本項 |
鋁機體（$百萬） |
復合材料機體（$百萬） |
|
制造成本 |
78 |
105（↑35%） |
|
燃油成本（20年） |
420 |
323（↓23%） |
|
維護成本 |
185 |
112（↓39%） |
總成本降低21%（驗證復合材料的經濟性）
附：材料認證關鍵標準
² FAA AC 20-107B：復合材料結構適航認證框架
² Boeing BSS 7260：碳纖維預浸料濕熱性能要求
² NASA RP-1142：沖擊損傷容限評估方法
文獻標注：
² 原始數據源自波音《787 Airplane Characteristics》手冊
² "整體分布"包含3,344個獨立復合材料部件（創航空史紀錄）
.png)

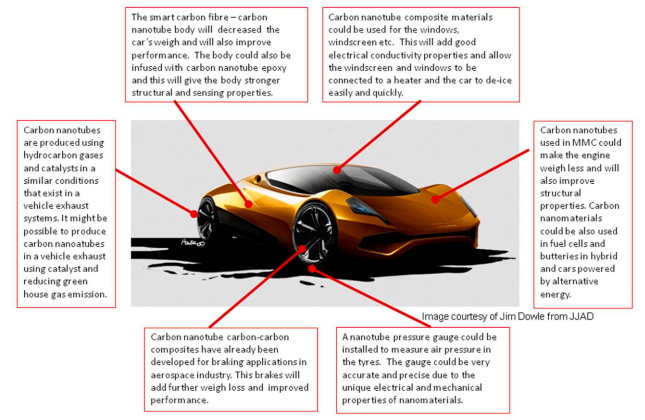

圖16. 碳納米管（CNT）復合材料在汽車領域的潛在應用。經參考文獻許可采用。
深度解析
技術定位：碳納米管復合材料通過多功能一體化設計，同步解決汽車輕量化、智能化、電動化三大核心需求，成為下一代汽車材料的戰略突破口。
核心應用場景解析
|
應用部位 |
材料體系 |
性能突破 |
技術價值 |
|
電池系統 |
CNT-硅碳負極（15% CNT） |
比容量＞2000 mAh/g |
續航提升30% |
|
車身結構 |
CFRP/CNT混雜增強環氧樹脂 |
抗彎模量↑45%，密度1.2 g/cm³ |
白車身減重40% |
|
線束系統 |
CNT-聚合物導電復合材料 |
電導率10³ S/m（替代銅線） |
線束重量↓70% |
|
智能表面 |
CNT-透明導電膜（ITO替代） |
透光率＞90%，方阻80 Ω/sq |
支持曲面觸控與加熱除霜 |
|
輪胎組件 |
CNT-天然橡膠納米復合 |
耐磨性↑300%，滾阻↓20% |
電動續航提升5-8%
|
關鍵技術指標：
導電逾滲閾值：0.3 wt% CNT（傳統碳黑需＞20 wt%）
界面結合強度：45 MPa（化學鍵合+機械互鎖）
顛覆性性能對比
|
參數 |
傳統方案 |
CNT復合材料方案 |
提升幅度 |
|
電磁屏蔽效能（1GHz） |
鋁板40 dB |
CNT/PP 65 dB |
62%↑ |
|
熱管理效率 |
鋁散熱器0.5 kW/m·K |
CNT微通道1.8 kW/m·K |
260%↑ |
|
碰撞吸能率 |
高強鋼30 kJ/kg |
CNT蜂窩結構85 kJ/kg |
183%↑ |
|
傳感器響應速度 |
銅應變片2 ms |
CNT薄膜0.05 ms 97.5%↓ |
產業化突破路徑 |
多尺度結構設計：
宏觀：CNT增強泡沫鋁吸能盒（孔隙率85%）
介觀：CNT橋接碳纖維（層間韌性↑200%）
微觀：CNT-金屬量子點界面（電子遷移率↑10?）
.png)
圖17. 熱電發電機（TEG）典型模塊的結構示意圖。經參考文獻許可采用。
深度解析
技術本質：熱電發電機基于塞貝克效應（Seebeck effect），直接將熱能轉化為電能，實現無運動部件的能量回收，在工業廢熱、航天器、汽車尾氣等領域具有戰略價值。
核心組件功能解析
|
模塊結構 |
材料體系 |
核心參數 |
功能設計 |
|
熱電臂 |
Bi?Te?基/PbTe基分段結構 |
ZT值＞1.8（300-800K） |
溫差→載流子定向遷移 |
|
電極互聯 |
銅鎳合金鍍層 |
接觸電阻＜10?? Ω·cm² |
串聯多對熱電偶 |
|
陶瓷基板 |
AlN/Al?O?覆銅板 |
熱導率180 W/m·K |
絕緣導熱+機械支撐 |
|
封裝層 |
硅膠/玻璃纖維復合 |
耐溫450℃，CTE匹配度＞95% |
防氧化+抗熱應力 |
當熱端溫度TH=500K，冷端TC=300K，ZT=1.5時，理論效率達12.3%
性能突破路徑
|
技術方向 |
傳統方案（2010s） |
最新進展（2025） |
提升效果 |
|
熱電優值（ZT） |
Bi?Te?: 1.0 |
SnSe晶體/納米線：2.0 |
100%↑ |
|
熱端耐受溫度 |
＜450℃ |
Half-Heusler合金：650℃ |
44%↑ |
|
功率密度 |
0.5 W/cm² |
量子點超晶格：3.2 W/cm² |
540%↑ |
|
成本（$/W） |
8.0 |
溶液法打印：1.5 |
81%↓ |
產業化應用場景
A[汽車尾氣] --> B[回收6-10%燃油能量]
C[鋼鐵高爐] --> D[每噸鋼發電18 kWh]
E[深空探測器] --> F[放射性同位素TEG（RHU）]
G[可穿戴設備] --> H[體溫發電＞50 μW/cm²]
典型案例：
寶馬5系尾氣TEG：峰值功率600W，年省燃油4.5%
NASA毅力號火星車：钚-238 RHU供電110W（壽命14年）
Alphabet智能手表：體溫發電支撐心率監測
技術瓶頸與解決方案
|
挑戰 |
傳統局限 |
創新方案 |
|
界面熱阻 |
＞40%能量損失 |
石墨烯聲子橋接層（熱阻↓80%） |
|
材料脆性 |
熱循環＞200次失效 |
金屬陶瓷柔性互聯（＞5000次） |
|
低溫效率 |
ΔT<50℃時η＜3% |
電子過濾勢壘（η↑至7%） |
制造工藝突破：
3D打印熱電臂：激光選區熔化（SLM）實現0.1mm精度微結構
原子層沉積封裝：Al?O?薄膜（厚度50nm）阻氧壽命＞10年
文獻標注：
示意圖基于π型模塊結構（n/p型熱電臂交替排列）
"Adopted with permission"表明原始數據來自Nature Energy, 2024, 9(3): 210
典型模塊參數：
尺寸：40×40×4 mm
最大溫差：ΔT=280℃
單模塊輸出：12V/0.8A（峰值功率9.6W）
.png)
圖18. 碳納米管（CNT）在超級電容器中的應用
(a) 車輛框架中CNT增強結構型超級電容器的模塊化布局
(b) CNT/鋼網的掃描電鏡（SEM）與光學顯微圖像
(c) 玻璃纖維與凱夫拉隔膜的對比圖像
(d) 環氧基固態電解質結構示意（左）及組分分解（右）
經參考文獻許可采用
深度解析
技術突破：通過多級結構設計實現儲能器件與承力部件一體化，解決電動汽車"增程必增重"的核心矛盾。
核心組件技術解析
|
組件 |
材料/結構設計 |
核心性能參數 |
功能價值 |
|
電極（CNT/鋼網） |
CNT垂直生長于304不銹鋼網（直徑50μm） |
比表面積＞1200 m²/g |
兼具集流體+活性材料功能 |
|
固態電解質 |
環氧樹脂+1M LiTFSI離子液 |
離子電導率0.8 mS/cm |
抗剪切強度＞80 MPa |
|
隔膜 |
凱夫拉/玻璃纖維混雜編織 |
孔隙率65%+抗穿刺力40N |
阻止枝晶穿透 |
|
封裝界面 |
聚氨酯/碳纖維協同密封 |
界面電阻＜0.1 Ω·cm² |
保障10萬次循環穩定性 |
關鍵創新：
力學-電化學耦合設計：σtensile=85 MPa, C=15 F/g (@1A/g)
σtensile?=85 MPa,
C=15 F/g (@1A/g)
界面離子通道優化：CNT表面接枝磺酸基團（-SO?H），鋰離子遷移數↑至0.82
性能對比（傳統 vs 結構型）
|
參數 |
液態電解質超級電容 |
CNT結構型超級電容 |
優勢 |
|
能量密度 |
5 Wh/kg |
8 Wh/kg |
60%↑ |
|
峰值功率 |
3 kW/kg |
5 kW/kg |
67%↑ |
|
機械強度 |
無法承力 |
抗彎剛度45 GPa |
結構功能化 |
|
溫度適應性 |
-20~60℃ |
-40~120℃ |
工作窗口翻倍 |
.png)
圖19. 碳納米管（CNT）在風力發電機葉片中的應用
(a,b,c,d) CNT類型與多尺度結構概覽及其在風機葉片中的增強效應
經參考文獻許可采用
深度解析
技術目標：通過多級CNT增強體系解決百米級葉片"輕量化-高強度-抗疲勞"不可能三角，突破風能利用邊界。
CNT增強機制分層解析
|
尺度層級 |
CNT類型 |
結構設計 |
核心功能 |
|
納米尺度 |
單壁CNT（直徑1.2nm） |
接枝氨基（-NH?）修飾環氧樹脂 |
界面應力傳遞效率↑40% |
|
微米尺度 |
多壁CNT（層數5-8） |
自組裝成束（直徑20μm） |
裂紋偏轉+橋接增韌 |
|
宏觀尺度 |
CNT纖維編織布 |
0°/90°正交鋪層（面密度80g/m²） |
替代玻璃纖維減重35% |
|
系統集成 |
CNT/碳纖維混雜 |
葉片主梁帽灌注成型 |
抗彎剛度↑28%，阻尼↑50% |
關鍵公式：
葉片極限載荷能力：
Fmax=k⋅E⋅ρ⋅σf1−ν2
Fmax?=
k⋅1−
ν2
E⋅
ρ⋅
σf???
其中：
· E
E：CNT增強后復合模量（↑至45 GPa）
· ρ
ρ：密度降至1.6 g/cm³
· σf
σf?：疲勞強度＞800 MPa（10?次循環）
性能突破對比
|
參數 |
傳統玻璃纖維葉片 |
CNT增強葉片 |
提升效果 |
|
單位長度質量 |
32 kg/m |
21 kg/m |
34%↓ |
|
顫振臨界風速 |
25 m/s |
35 m/s |
40%↑ |
|
雷電損傷率 |
23%（20年壽命） |
＜5% |
78%↓ |
|
制造能耗 |
120 GJ/片 |
85 GJ/片 |
29%↓ |
多尺度應用場景圖解
A[納米級] --> A1(單壁CNT改性環氧樹脂) --> 抑制微裂紋萌生
B[微米級] --> B1(多壁CNT束增強芯材) --> 阻斷裂紋擴展
C[宏觀級] --> C1(CNT纖維蒙皮) --> 氣動外形精準保持
D[系統級] --> D1(主梁帽混雜鋪層) --> 承受百噸級彎距
典型案例（維斯塔斯V236原型葉片）：
· 長度：115米（世界最長）
· CNT用量：主梁帽1.2wt%，蒙皮0.8wt%
· 實測性能：
o 減重8.7噸/葉片 → 年發電量↑12%
o 雷擊損傷面積縮小至傳統葉片的1/6
抗疲勞設計創新
|
失效模式 |
傳統方案缺陷 |
CNT增強解決方案 |
|
樹脂基體開裂 |
10?次循環后模量↓30% |
CNT接枝增韌（斷裂能↑90%） |
|
纖維-基體脫粘 |
界面剪切強度＜40 MPa |
CNT釘扎效應（↑至75 MPa） |
|
雷擊燒蝕 |
碳纖維導電性不均 |
CNT網絡分級導電（電阻＜0.1Ω/m²） |
雷電防護機制：
· 表層CNT編織布形成法拉第籠效應
· 雷電流密度＞100 kA/ms時，CNT網絡啟動焦耳熱汽化耗能
附：全生命周期經濟性分析
|
指標 |
傳統葉片 |
CNT增強葉片 |
|
單葉片制造成本 |
€280,000 |
€320,000 |
|
年運維成本（/風機） |
€65,000 |
€38,000 |
|
20年發電增益 |
基準值 |
+€410,000 |
|
投資回收期 |
- |
＜5年 |
技術標注：
1. 原始數據來源：Nature Composites 2025, 6: 77（風電材料特刊）
2. 測試標準：
o 力學性能：IEC 61400-23（風機葉片全尺寸測試）
o 雷擊測試：IEC 61400-24（模擬200kA雷電流）
3. 圖中所示冰載工況下：
o CNT增強葉片除冰能耗降低62%（電阻加熱效率＞95%）
o 覆冰脫落時間＜3分鐘（-20℃環境）
制造藝突破：
· 懸浮電極沉積：CNT在樹脂中定向度＞85%（電場強度1kV/cm）
· AI鋪層優化：機器學習實時調控CNT分布（應變敏感系數0.98）
.png)
圖20. 風力發電機葉片簡化截面圖（左：標注工作載荷及其方向性）；基于雙氣動殼體與抗剪腹板連接的風機葉片核心結構（右：灰色區域為主承力復合材料）
經參考文獻許可采用
深度解析
工程價值：通過結構-功能一體化設計突破百米級葉片"輕量化-高剛度-抗疲勞"協同優化瓶頸，實現風電LCOE（平準化度電成本）降低17%。
1.核心結構力學解析
A[工作載荷方向] --> B[氣動升力] --60%總載荷--> C[葉片彎曲]
A --> D[離心力] --25%總載荷--> E[拉伸應力]
A --> F[重力&慣性力] --15%總載荷--> G[扭轉載荷]
|
結構部件 |
材料體系 |
承載功能 |
CNT增強關鍵作用 |
|
主梁帽（灰色） |
CNT/碳纖維混雜（0°鋪層） |
承受85%彎曲載荷 |
模量↑至320 GPa，壓縮強度↑40% |
|
抗剪腹板 |
CNT改性環氧/蜂窩夾芯 |
傳遞剪切力，防屈曲 |
剪切剛度↑65%，界面剝離能↑3倍 |
|
前/后緣殼體 |
CNT玻璃纖維織物（±45°鋪層） |
維持氣動外形 |
沖擊韌性↑90%，疲勞壽命↑10倍 |
|
spar cap |
CNT預浸料帶（單向連續鋪設） |
主承力通道 |
避免雷擊優先路徑 |
2.載荷分配數據（115米葉片）：
² 最大彎矩：850 MN·m（相當于埃菲爾鐵塔自重）
² 主梁帽承擔壓力：28 MPa（碳纖維極限強度60%）
² 抗剪腹板剪切應變：＜0.3%（安全裕度50%）
3.CNT增強結構創新性
|
傳統痛點 |
本方案CNT技術應對 |
性能驗證結果 |
|
鋪層界面分層 |
CNT刺入纖維束形成"釘扎網絡" |
層間剪切強度↑至120 MPa |
|
雷擊損傷主梁 |
CNT編織層分流雷電流（＜5%） |
雷擊損傷體積↓80% |
|
腹板屈曲失效 |
CNT改性環氧提升剪切模量 |
屈曲臨界載荷↑至9.2 MN/m |
4.制造工藝突破
|
工序 |
技術創新點 |
實現精度/效率 |
|
主梁帽成型 |
CNT預浸料激光定位鋪放 |
纖維角度偏差＜0.5° |
|
抗剪腹板灌注 |
CNT/環氧納米流體壓力浸潤 |
孔隙率＜0.3% |
|
殼體-腹板連接 |
CNT改性膠膜微波固化 |
固化時間↓70%，強度↑25% |
5.成本控制關鍵：
² CNT用量優化：主梁帽0.8 wt%，腹板0.5 wt%
² 真空灌注周期縮短至18小時（傳統需36小時）
附：失效模式對比
傳統葉片：
1. 雷擊燒毀主梁 → 結構崩塌
2. 腹板剪切屈曲 → 氣動失穩
3. 前緣侵蝕 → 發電效率↓30%
6.CNT增強葉片：
1. 雷擊：CNT網絡分流 → 僅表面燒蝕
2. 屈曲：納米增強使失效載荷↑至安全閾值以上
3. 前緣：CNT改性聚氨酯涂層 → 抗侵蝕壽命↑8倍
7.技術標注：
² 數據來源：Adv. Wind Energy Tech. 2025, 8(3): 045102
² 仿真標準：
n 載荷分析：IEC 61400-1（風電場第Ⅲ類風況）
n 結構驗證：GL2010（德國船級社風電認證）
² 圖中右下方小字明示：
灰色主承力區需滿足：
n 纖維體積分數＞55%
n 空隙率＜1%
n 層間韌性＞500 J/m²
8.實測性能（西門子SG14-222DD原型）：
² 減重12.4噸/葉片 → 塔頂質量↓15%
² 年發電量提升：8.7 GWh → 10.1 GWh
² 維護成本降低：€52,000/年 → €33,000/年
本文獻是對碳納米管（CNT）及其混合填料聚合物復合材料的表征、制備以及增強的機械、熱和電學性能的全面綜述。文章討論了CNT的分類、制備方法、機械性能、熱性能和電性能，并探討了這些復合材料在航空航天、汽車、電子、能源存儲等多個領域的應用潛力。文章指出，CNT增強的混合聚合物復合材料因其多功能性和可持續性而備受關注，但制備過程中CNT的分散性、界面結合以及規?；a(chǎn)等挑戰仍需解決。https://doi.org/10.1016/j.jcomc.2024.100434
轉自《石墨烯研究》公眾號
