在海洋環(huán)境中，氯化物侵蝕對混凝土耐久性的影響最為顯著。論文研究了石墨烯對氯離子長期腐蝕混凝土微觀結構和抗壓性能的影響。結果表明，在氯化鈉溶液中浸泡0、40、80、120和240天后，添加0.05 wt%的石墨烯納米片(GNPs)，其抗壓強度較普通混凝土分別提高了20.92%、21.97%、19.13%、19.43%和17.81%。隨著氯離子腐蝕時間的增加，石墨烯混凝土的動態(tài)彈性模量逐漸增大。兩種混凝土的SEM、XRD、抗壓性能和氯離子含量測試結果表明，石墨烯混凝土抗氯離子性能比普通混凝土更好、更穩(wěn)定。
圖1. 腐蝕0 d混凝土的SEM圖像:(a)普通混凝土;(b)石墨烯混凝土。
圖2. 腐蝕40 d混凝土的SEM圖像:(a)普通混凝土;(b)石墨烯混凝土;(c)。
圖3. 腐蝕80 d混凝土的SEM圖像:(a)普通混凝土;(b)石墨烯混凝土。
圖4. 腐蝕120 d混凝土的SEM圖像:(a)普通混凝土;(b)石墨烯混凝土。
圖5. 腐蝕240 d混凝土的SEM圖像:(a)普通混凝土;(b)石墨烯混凝土。
圖6. 不同腐蝕天數(shù)混凝土的XRD圖:(a) 0 d;(b) 40 d;(c) 80 d;(d) 120 d;(e) 240 d。

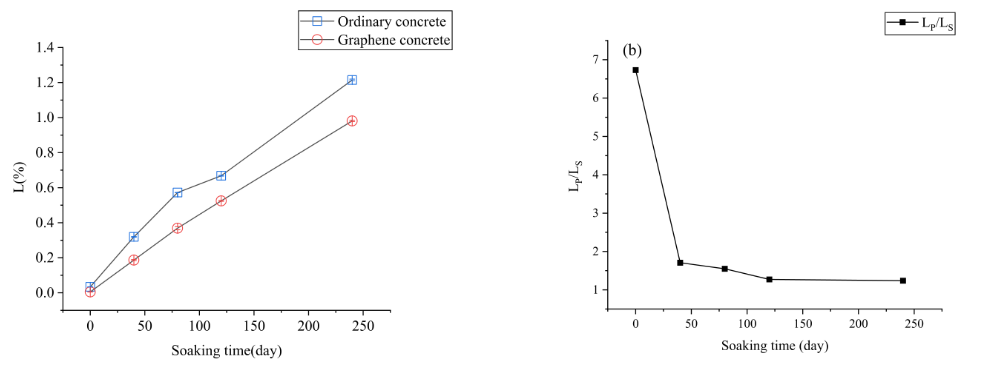

圖7. (a)浸泡時間與L的關系;(b)浸泡時間對L
P/L
S的影響。

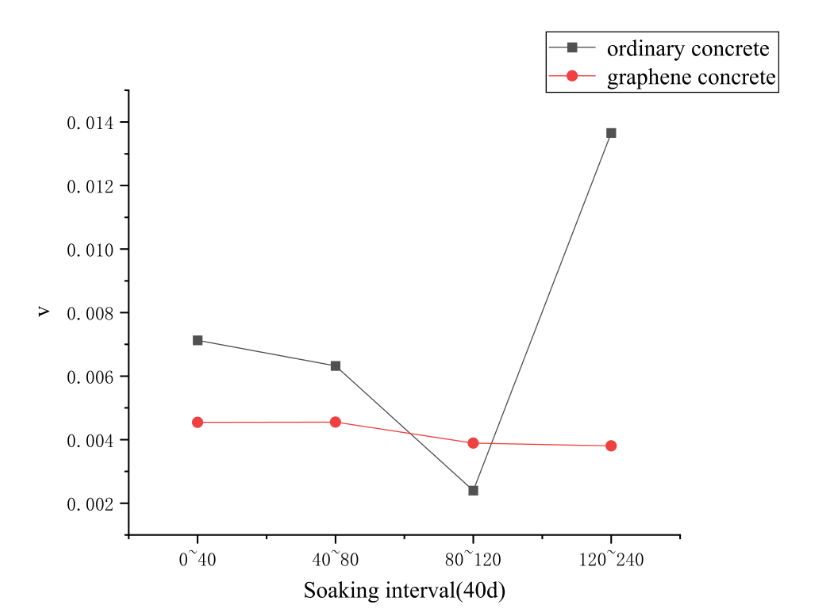

圖8. 浸泡間隔與V的關系。
圖9. (a)浸泡時間對相對動態(tài)彈性模量的影響(b) E
Prd/E
Srd與浸泡時間的關系。

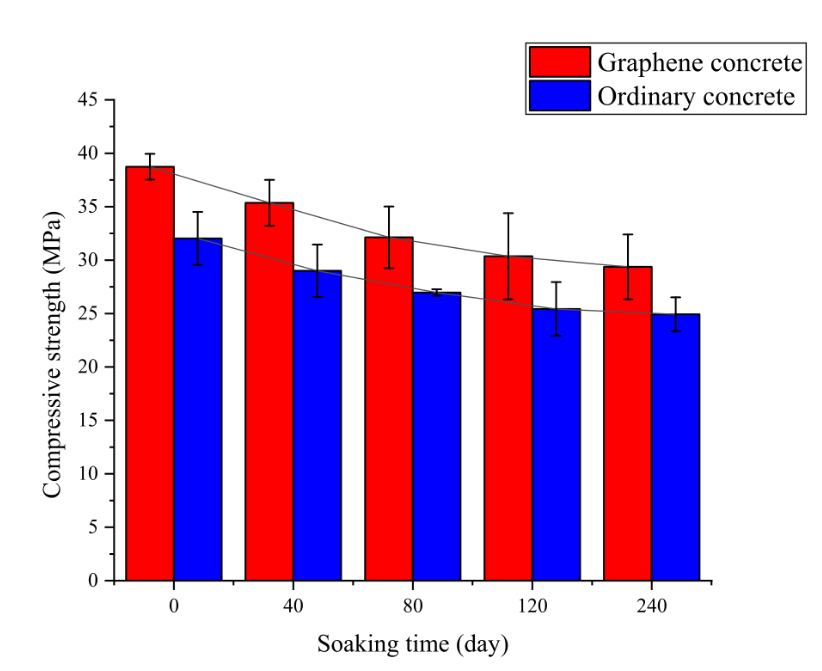

圖10. 不同浸泡時間下的抗壓強度。
相關研究成果由哈爾濱工業(yè)大學土木工程系Guofang Chen等人于2022年發(fā)表在Construction and Building Materials (https://doi.org/10.1016/j.conbuildmat.2022.129564)上。原文：Experimental study of the effects of graphene nanoplatelets on microstructure and compressive properties of concrete under chloride ion corrosion。
轉自《石墨烯研究》公眾號
