混合基質膜(MMMs)實現高效氣體分離機遇和挑戰(zhàn)并存。本文以活性離子液體(RIL)為連續(xù)相，以石墨烯量子點(GQD)為納米填充材料，通過分子級雜化策略構筑類混合基質膜，實現了乙烯/乙烷(0.416 nm/ 0.443 nm)的高效分離。在GQD/RIL AMMMs中嵌入少量的GQD (3.5 wt%)后，乙烯的滲透率飆升了3.1倍，乙烯/乙烷的選擇性同時提高了近60%，達到99.5，這超過了此前報道的大多數最先進的膜。重要的是，可視化了界面通路的結構，揭示了其自組裝機制，其中RIL和GQDs之間的非共價相互作用誘導IL鏈的局部排列自組裝成大量致密、超快的界面通路，實現了超高通透性和選擇性的結合。
Figure 1 GQDs的合成和表征。
Figure 2 GQD / RIL AMMMs的合成和表征。

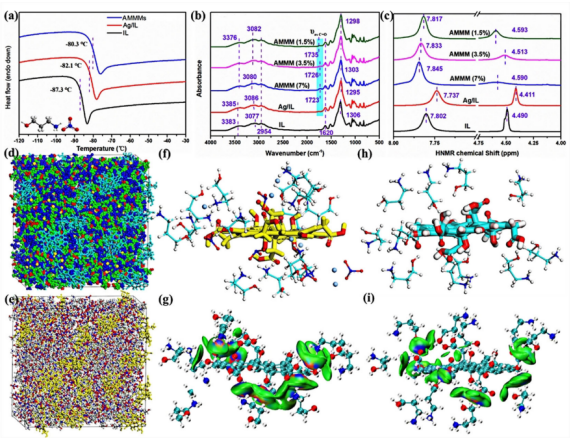

Figure 3 GQD / RIL AMMMs的納米結構以及相應的自組裝界面的可視化。

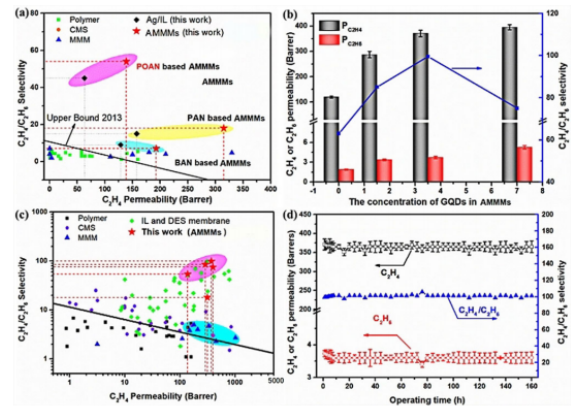

Figure 4 GQD/RIL AMMMs的分離性能可實現精確的乙烯/乙烷分離。
相關研究成果于2021年加拿大Waterloo大學陳忠偉院士和天津大學姜忠義教授研究團隊，發(fā)表在Angew. Chem. Int. Ed.（https://doi.org/10.1002/anie.202014893）上。原文：Analogous Mixed Matrix Membranes with Self-Assembled Interface Pathways。
轉自《石墨烯雜志》公眾號
.jpg)
