氧化石墨烯（GO）涂層電極為酶催化葡萄糖檢測提供了極好的平臺，這是由于葡萄糖氧化酶的存在以及電化學(xué)轉(zhuǎn)換誘導(dǎo)而發(fā)生的。這里表明了GO層對于葡萄糖檢測的靈敏性，若將GO與殼聚糖（GO+Ch）混合，靈敏度會增加到兩倍，而如果GO與殼聚糖以共價結(jié)合存在（GO-Ch），其性能會增加至八倍。另外，GO-Ch復(fù)合材料的導(dǎo)電性適用于電化學(xué)反應(yīng)，而無需還原GO。GO的共價修飾是利用殼聚糖豐富的氨基側(cè)鏈，通過標(biāo)準(zhǔn)的羧基活化/酰胺化方法來實現(xiàn)的。采用非活化GO作為前驅(qū)體合成對照樣品，以此來證實樣品功能化的成功。先通過滴涂法將復(fù)合GO-Ch沉積在標(biāo)準(zhǔn)的絲網(wǎng)印刷電極上，再進行電化學(xué)測試。測試結(jié)果表明：GO-Ch共價物的檢測效率和可靠性均高于Ch-GO混合物和初始GO，這將其歸因于豐富的酶結(jié)合位點以及羧基活化過程中引起GO局部還原。
Figure 1.GO-Ch，Ch，GO-Cl和GO樣的（a-d）XPS N 1s信號，（e-f）XPS Cl 2p信號，（i-l）XPS S 2p信號。N 1s譜呈現(xiàn)了C-N鍵（藍色），這來自殼聚糖或殘留在GO表面的DMF， Cl 2p譜呈現(xiàn)了Cl-C(O)-R官能團和其它有機Cl官能團，S 2p譜呈現(xiàn)了S-O官能團，S-C/S-N以及未知S-X官能團。
Figure 2. 不同修飾電極在0.1 M PBS（含0.5 mM Fc）電解液中的CV響應(yīng)曲線。
Figure 3. 在0.1 M PBS溶液中，GO-Ch和Enz修飾SPE電極在有無葡萄糖時的典型CV響應(yīng)曲線。

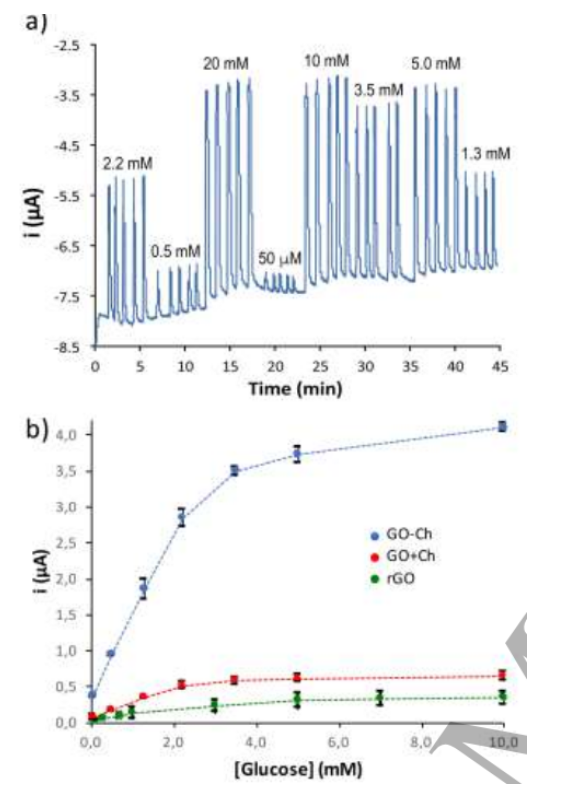

Figure 4.（a）GO-Ch修飾SPE在固定電壓-0.4 V下的典型安培響應(yīng)曲線，葡萄糖溶液隨著時間變化的濃度與相應(yīng)的安培信號關(guān)系。（b）GO-Ch，GO+Ch和GI修飾電極的相應(yīng)校正曲線。
該研究工作由意大利摩德納大學(xué)的Chiara Zanardi課題組于2019年發(fā)表在JPhys Materials期刊上。原文：Electrochemical sensing of glucose by chitosan modified graphene oxide
